BLOG
2024.06.19
モリブデンワイヤカット放電加工機サンプル事例:厚さ351mmのアルミ加工
こんにちは、
スピーディーターゲットグループ(STG JAPAN)です。
サンプル事例のご紹介です。

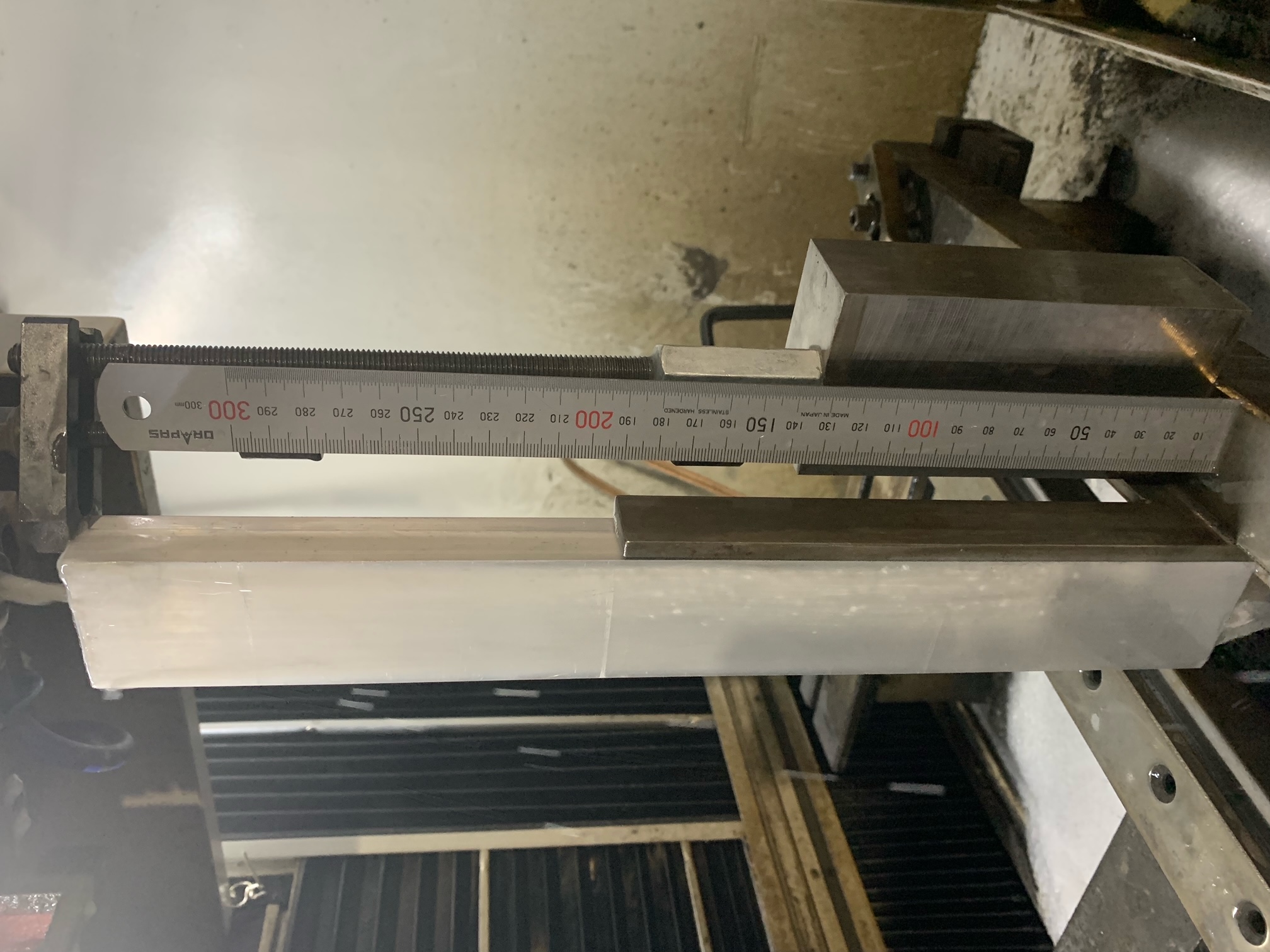

加工事例:長さ351mmのアルミ加工
ユーザー様の部品加工でご紹介頂きました例ですが、
材料を立てて加工して、高さ方向に351mmある材の切削加工です。
通常の機械サイズで、高さが370mmほどまで加工可能ですので
かなり厚みのある材料を加工しています。
高さのある加工などでお困りがある場合は
お気軽にスピーディーターゲットグループ(STG JAPAN)までご連絡ください。
スピーディーターゲットグループ一同
https://www.stgjapan.jp/cgi-bin/inquiry/index.cgi
BLOG
2024.06.13
スピーディーターゲットグループ モリブデンワイヤカット放電加工機サンプル事例:材料からの小物切り出し加工
こんにちは、
ワイヤカット放電加工機メーカーのスピーディーターゲットグループ(STG JAPAN)です。

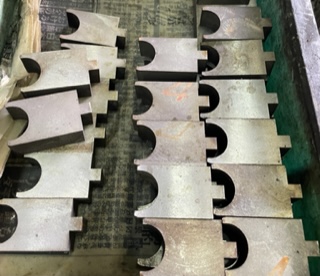

今回は、材料からの小物部品の切り出し・切削加工のサンプルをご紹介します。
手作業での加工を中心におこなっていたユーザー様で
ワイヤカット放電加工機での自動加工に切り替えられた例になります。
寸法もいろいろあり、類似でありながらも多品種加工になるため
職人さんの手で仕上げる部分も多くありました。
ワイヤカット放電加工機の場合、NC加工になりますので
精度や面粗度が許容内であれば、高い再現性を持って加工ができます。
類似の加工案件があればお気軽にご相談ください。
スピーディーターゲットグループ一同
https://www.stgjapan.jp/cgi-bin/inquiry/index.cgi
BLOG
2024.06.11

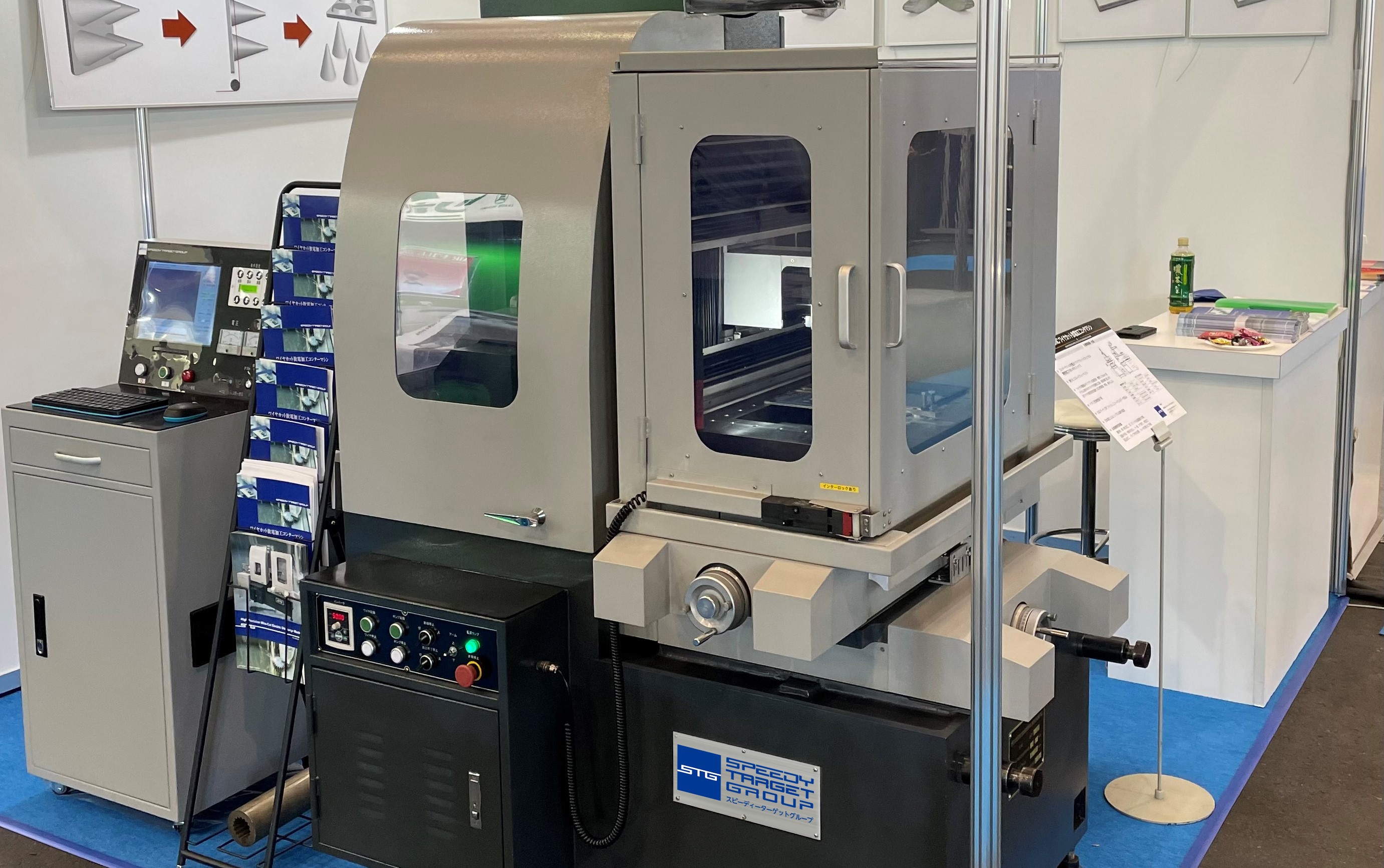

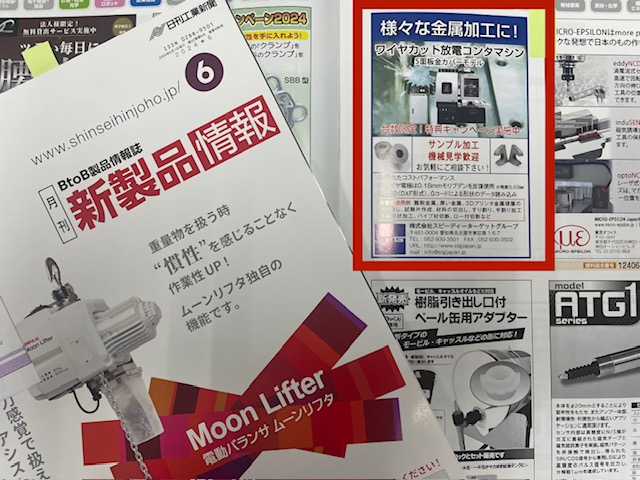

BtoB製品情報誌 新製品情報にワイヤカット放電加工コンタマシン掲載中です
こんにちは、スピーディーターゲットグループ(STG)です。
6月より
「新製品情報」2024年6月号掲載
資料請求No.12406-00501
に掲載中です。
https://www.shinseihinjoho.jp/usr/detail_products.php?code=1240600501
こちらのウェブサイトからもアクセス可能ですので
気になる方は資料請求ください。
よろしくお願いいたします。
スピーディーターゲットグループ一同
https://www.stgjapan.jp/cgi-bin/inquiry/index.cgi
BLOG
2024.06.06
モリブデンワイヤカット放電加工機サンプル事例:ロウ付け材料の積層加工
こんにちは、
ワイヤカット放電加工機メーカーのスピーディーターゲットグループ(STG JAPAN)です。
今回は、ロウ付け材料の積層加工のサンプルをご紹介します。
【ロウ付け材料の積層カット】
ワイヤカット放電加工機は、基本的には非接触加工のため
ワイヤと材料の間に通電性がないと加工できません。
ロウ自体は通電性はありませんが、熱で融解するため
薄いロウ付けの積層材料であれば問題なく加工できることもあります。
ロウの種類や厚さによって加工できない場合もございますので
詳しくはサンプル加工などでお確かめください。
ロウ付けの積層材料は、製品として使う場合もあれば
この中身の断面を試験片として使うこともあります。
類似の加工案件があればお気軽にご相談ください。
スピーディーターゲットグループ一同
https://www.stgjapan.jp/cgi-bin/inquiry/index.cgi
BLOG
2024.06.04
モリブデンワイヤカット放電加工機サンプル事例:大物円柱の半割加工
こんにちは、
スピーディーターゲットグループ(STG JAPAN)です。
サンプル事例のご紹介です。
加工事例:φ150mmの円柱を倒して半割りカット
立てて加工する場合もありますが、
今回は大物ということもあり、寝かせて加工しています。
円柱の輪切りは比較的多く頂く加工ですので
類似加工・他加工などがある場合は
お気軽にスピーディーターゲットグループ(STG JAPAN)までご連絡ください。
スピーディーターゲットグループ一同
https://www.stgjapan.jp/cgi-bin/inquiry/index.cgi
BLOG
2024.05.31
モリブデンワイヤカット放電加工機サンプル事例:薄板積層物のテストカット
こんにちは、
ワイヤカット放電加工機メーカーのスピーディーターゲットグループ(STG JAPAN)です。
今回は、薄板の積層物の加工サンプルをご紹介します。

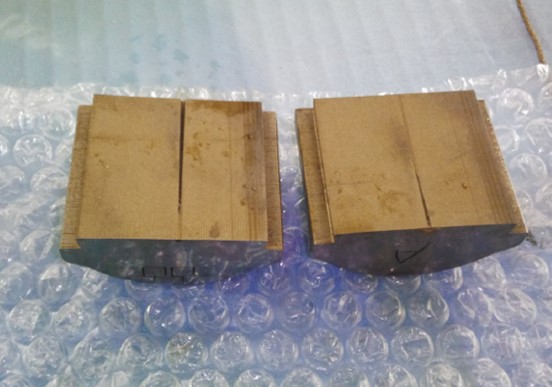

【薄板の積層カット】
写真ではわかにくいかもしれませんが
0.5mmに満たない薄板を熱で溶解する特殊な接着剤で何十枚、何百枚も重ねて
貼り合わせています。
用途はいろいろありまして、
それを剥がして製品として使う場合もあれば
この中身の断面を試験片として使うこともあります。
類似の加工案件があればお気軽にご相談ください。
スピーディーターゲットグループ一同
https://www.stgjapan.jp/cgi-bin/inquiry/index.cgi
BLOG
2024.05.29
モリブデンワイヤカット放電加工機サンプル事例:t100mmの材料からの切り出し加工
こんにちは、
ワイヤカット放電加工機メーカーのスピーディーターゲットグループ(STG JAPAN)です。
今回は、t100mmの厚物+形状加工のサンプルをご紹介します。
【t100mmの材料から形状を切り出し】
材料はSUS304です。
精度はそれほど厳密ではなくて、0.1mm程度の公差で問題ないとのことでした。
100mmというサイズは切削性の良い、SUS、SS材、炭素鋼あたりですと
比較的、良好にカットできることが多いです。
ステンレスの加工や類似の加工案件があればお気軽にご相談ください。
スピーディーターゲットグループ一同
https://www.stgjapan.jp/cgi-bin/inquiry/index.cgi
BLOG
2024.05.28
モリブデンワイヤカット放電加工機サンプル事例:特殊材の試験片切り出し加工
こんにちは、
ワイヤカット放電加工機メーカーのスピーディーターゲットグループ(STG JAPAN)です。

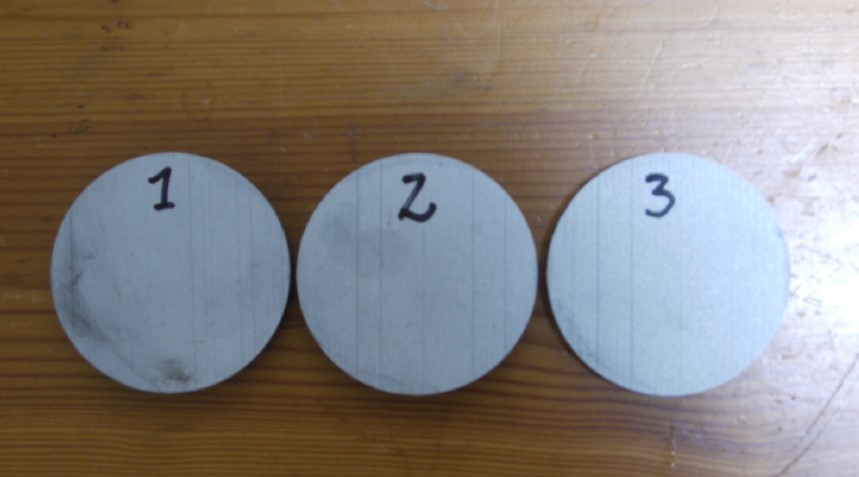

今回は、特殊材の試験片切り出し加工サンプルをご紹介します。
【サンプル内容】
加工自体はシンプルですが、
試験片の切り出しの場合などは、材料に特殊性があることが多いです。
難加工材であったり、まだ世の中に認知されていない、出回っていない材料であることも
少なくありません。
そのため、サンプル加工などを通じて
やりたい加工が問題なくできるか、また再現性がある加工になっているか などを
確認しながら、加工を確認いたします。
加工が可能か一度確認したい場合はお気軽にお問い合わせください。
スピーディーターゲットグループ一同
https://www.stgjapan.jp/cgi-bin/inquiry/index.cgi
BLOG
2024.05.28
モリブデンワイヤカット放電加工機サンプル事例:3Dプリンタ金属積層造形100x100mmのベース板からの切り離し
こんにちは、
スピーディーターゲットグループ(STG JAPAN)です。
3Dプリンタの金属積層造形物の切り離し用途は、
当社に頂くご要望の中で一定の割合のある加工要望です。
『今回のご相談』
金属積層3Dプリンターは、ベース板に積層するため
ベース板のサイズによって可能な積層物の大きさも変わります。
大きいものですと、800mmを超えるものもございますが、
一般的には、300x300mmや250x250mm程度のベース板をお使いになることが多いように思います。
今回は、研究用ということで100x100mmのベース板のサンプル加工をおこないました。
造形された金属部品はサポート材と呼ばれる支えと一体化しているため、
最終製品として利用するには切り離し作業が必要になります。
その切り離し用途に STGのワイヤカット放電加工機を利用するお客様も多く、
サンプルや問合せを頂いております。
ワイヤーカット放電加工機は、高い精度と安定性で金属を切断できる加工機であり、
金属積層3Dプリンターの造形物切り離しに最適です。
● ワイヤーカット放電加工機による切り離しのメリット
高い精度:ワイヤーカット放電加工機は、ワイヤー電極を用いて放電加工を行うため、熱影響が少なく、非常に高い精度で切断することができます。
バリの発生が少ない:ワイヤーカット放電加工では、切断面でのバリ発生が少なく、後工程の研削作業を最小限に抑えることができます。
様々な金属に対応:導電性のある金属であれば、マルエージング、インコネル、ステンレス鋼やアルミなど、様々なサポート材に対応できます。
もし、3Dプリンタを導入予定、または切り離しでお困りがありましたら、
お気軽にスピーディーターゲットグループ(STG JAPAN)までご連絡ください。
スピーディーターゲットグループ一同
https://www.stgjapan.jp/cgi-bin/inquiry/index.cgi
BLOG
2024.05.27
モリブデンワイヤカット放電加工機サンプル事例:SKD,S45C,SS材のカット確認
こんにちは、
ワイヤカット放電加工機メーカーのスピーディーターゲットグループ(STG JAPAN)です。
今回は、材料加工サンプルをご紹介します。
【サンプル要望】
それほど複雑な形状は加工しないが、
メインとなる主要材料があるため、
それらが問題なく加工できることを確認したい。
SKD材、S45C(S50C)、SS材もどれも比較的よくご相談頂く材料になります。
類似加工でお困りのことがあれば、ぜひお気軽にご相談ください。
スピーディーターゲットグループ一同
https://www.stgjapan.jp/cgi-bin/inquiry/index.cgi
BLOG
2024.05.27

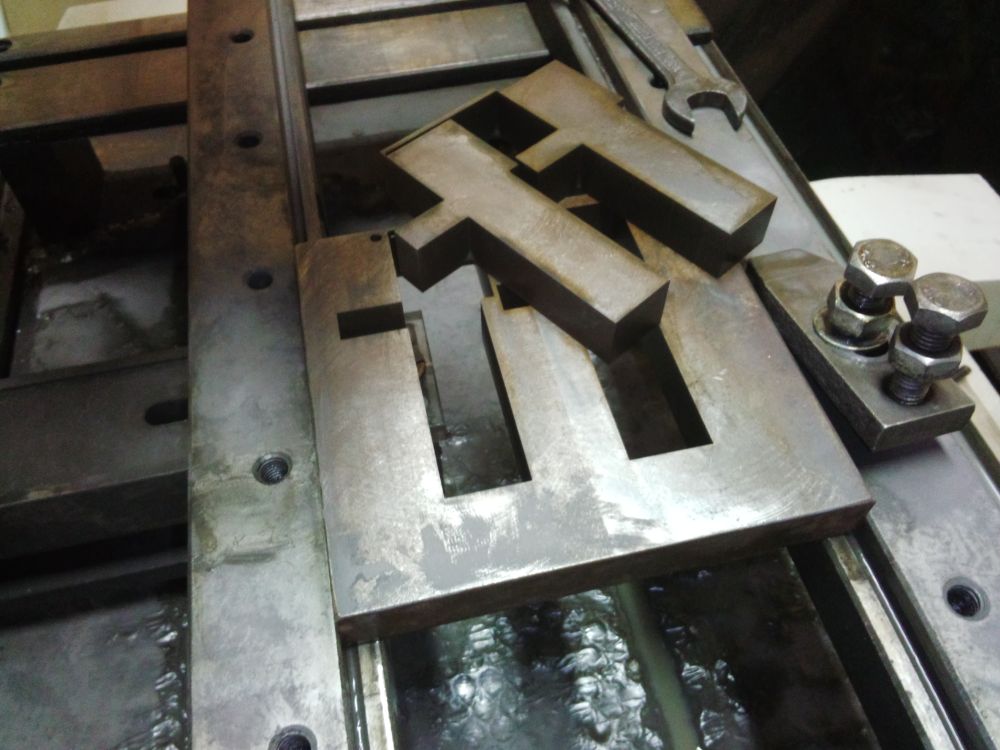

モリブデンワイヤカット放電加工機サンプル事例:板材からの切り出し形状加工
こんにちは、
ワイヤカット放電加工機メーカーのスピーディーターゲットグループ(STG JAPAN)です。
今回は、材料からの切り出し形状加工をご紹介します。
【加工課題】
他の方法で加工していたが、材料の捨て寸が多く効率的ではないことが課題であった。
少量で一般公差のため、速度や加工精度は多くを問わないが、
ブロックで材料を残しておきたいという課題があった。
ワイヤカットを使うことで、ブロックからの切り出して加工が可能になりました。
形状加工・類似加工でお困りのことがあれば、ぜひお気軽にご相談ください。
スピーディーターゲットグループ一同
https://www.stgjapan.jp/cgi-bin/inquiry/index.cgi
BLOG
2024.05.27

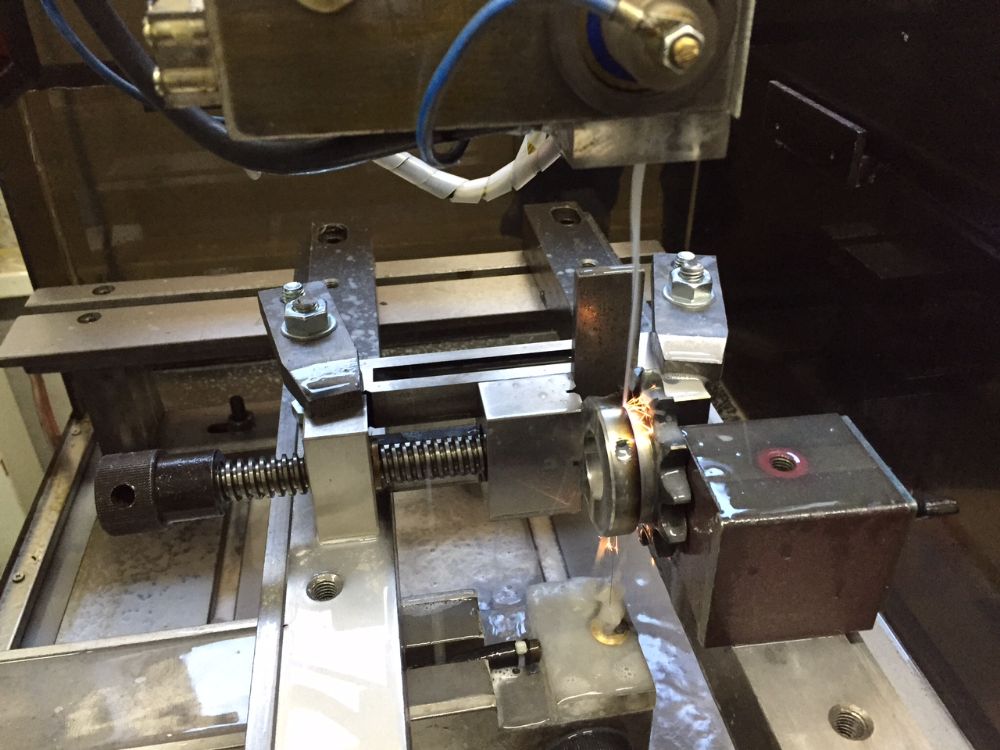

モリブデンワイヤカット放電加工機サンプル事例:ギアを立てての半割加工
こんにちは、
ワイヤカット放電加工機メーカーのスピーディーターゲットグループ(STG JAPAN)です。
今回は、半割加工サンプルをご紹介します。
【サンプル要望】
ユーザー様より、とにかくギアを真ん中で半割にしてほしい。
それを製品使用時にはつなぎ直すので、精度はそれ程問わないが
0.1mm程度で精度が管理できること
同じサイズのものを一定する加工することが多いということでしたので
加工開始点とセッティングだけ少しコツをつかんでもらい、使って頂いております。
ギアをつかんでいるバイスも当社の扱い品になります。
https://www.stgjapan.jp/products/precision_vice/
主に小さいサイズが主力ですが、ご興味あればご相談ください。
類似加工でお困りのことがあれば、ぜひお気軽にご相談ください。
スピーディーターゲットグループ一同
https://www.stgjapan.jp/cgi-bin/inquiry/index.cgi
BLOG
2024.05.27

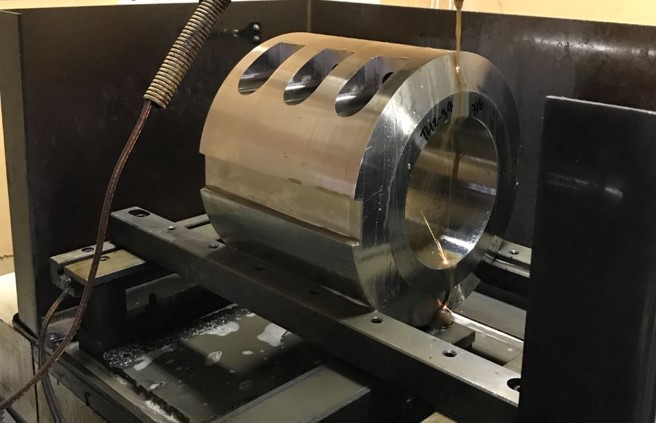

モリブデンワイヤカット放電加工機サンプル事例:厚さ315mmの円柱のキー溝加工
こんにちは、
スピーディーターゲットグループ(STG JAPAN)です。
サンプル事例のご紹介です。
加工事例:高さ315mmの円柱のキー溝カット
キー溝も小物で高精度のものには不向きですが
少量多品種で大物加工であれば、キーシーターを使用するより
手軽に安価に加工が可能な場合も多いです。
要求精度などが合うか
類似加工がある場合は
お気軽にスピーディーターゲットグループ(STG JAPAN)までご連絡ください。
スピーディーターゲットグループ一同
https://www.stgjapan.jp/cgi-bin/inquiry/index.cgi
BLOG
2024.05.21
モリブデンワイヤカット放電加工機サンプル事例:φ100mm円柱の輪切り加工
こんにちは、
スピーディーターゲットグループ(STG JAPAN)です。
サンプル事例のご紹介です。
加工事例:φ100mmの円柱を倒して輪切りカット
Vブロックで固定して、真っすぐにカットしてます。
円柱の輪切りは比較的多く頂く加工ですので
類似加工・他加工などがある場合は
お気軽にスピーディーターゲットグループ(STG JAPAN)までご連絡ください。
スピーディーターゲットグループ一同
https://www.stgjapan.jp/cgi-bin/inquiry/index.cgi
BLOG
2024.05.21
モリブデンワイヤカット放電加工機サンプル事例:スマホスタンド
こんにちは、
スピーディーターゲットグループ(STG JAPAN)です。
サンプル事例のご紹介です。
加工事例:スマホスタンド
下の4つの部材を材料からそれぞれカットします。
それを組み合わせて写真のようなスマホスタンドになります。
材料は、アルミで作成しましたが
銅やステンレスでも作ることは可能です。
製品というよりも、ちょっとした工作として加工したものですので
あくまで個人で使用する程度のものになります。
類似加工・他加工で、自社の役に立つか確認したい場合は
お気軽にスピーディーターゲットグループ(STG JAPAN)までご連絡ください。
スピーディーターゲットグループ一同
https://www.stgjapan.jp/cgi-bin/inquiry/index.cgi
BLOG
2024.05.21
モリブデンワイヤカット放電加工機サンプル事例:3Dプリンタの金属積層造形の切り離し
こんにちは、
スピーディーターゲットグループ(STG JAPAN)です。
3Dプリンタの金属積層造形は、
当社に頂く引き合いの中で、年々多くなってきています。
金属積層3Dプリンターは、これまでハイスペックの高価格帯ということもあり
導入できる企業様も限られていましたが、少しずつ導入の裾野も広がっている印象です。
今後、より様々な分野で活用されていけばと思います。
造形された金属部品はサポート材と呼ばれる支えと一体化しているため、
最終製品として利用するには切り離し作業が必要になります。
その切り離し用途に STGのワイヤカット放電加工機を利用するお客様も多く、
サンプルや問合せを頂いております。
ワイヤーカット放電加工機は、高い精度と安定性で金属を切断できる加工機であり、
金属積層3Dプリンターの造形物切り離しに最適です。
● ワイヤーカット放電加工機による切り離しのメリット
高い精度:ワイヤーカット放電加工機は、ワイヤー電極を用いて放電加工を行うため、熱影響が少なく、非常に高い精度で切断することができます。
バリの発生が少ない:ワイヤーカット放電加工では、切断面でのバリ発生が少なく、後工程の研削作業を最小限に抑えることができます。
様々な金属に対応:導電性のある金属であれば、マルエージング、インコネル、ステンレス鋼やアルミなど、様々なサポート材に対応できます。
もし、3Dプリンタを導入予定、または切り離しでお困りがありましたら、
お気軽にスピーディーターゲットグループ(STG JAPAN)までご連絡ください。
スピーディーターゲットグループ一同
https://www.stgjapan.jp/cgi-bin/inquiry/index.cgi
BLOG
2024.05.21
モリブデンワイヤカット放電加工機サンプル事例:t150mmのV字形状の粗取加工
こんにちは、
ワイヤカット放電加工機メーカーのスピーディーターゲットグループ(STG JAPAN)です。
今回は、t150mmの厚物加工のサンプルをご紹介します。
【t150mmの形状カット】
何かの製品治具になるようで、研磨代を残した粗取り加工の要望でした。
材料はSUS304材です。
精度はそれほど厳密ではなくて、0.1mm程度の公差で問題ないとのことでした。
150mmというサイズは切削性の良い、SUS、SS材、炭素鋼あたりですと
比較的、良好にカットできることが多いです。
類似の加工案件があればお気軽にご相談ください。
スピーディーターゲットグループ一同
https://www.stgjapan.jp/cgi-bin/inquiry/index.cgi
BLOG
2024.05.21
ワイヤーカット放電加工機のサンプルカット事例:社内用簡易治具(Vブロック)
こんにちは、
スピーディーターゲットグループ(STG JAPAN)です。
サンプル事例のご紹介です。
加工事例:社内用簡易治具 Vブロック
精密なVブロック作成には不向きになりますが
社内用の±0.02程度の平行度であれば、簡易的なVブロックも
作成実績があります。
こちらは既存ユーザー様の加工事例ですが、
NCデータでカットしてくれるため、CADソフトでの形状だけ作ればカットしてくれます。
当社のモリブデンワイヤカット放電加工機はミクロン単位の精密な加工には不向きですが
今回、ご依頼頂いたような形状の小物加工には気軽にお使い頂けます。
自社の課題解決に合うか確認したい場合は
お気軽にスピーディーターゲットグループ(STG JAPAN)までご連絡ください。
スピーディーターゲットグループ一同
https://www.stgjapan.jp/cgi-bin/inquiry/index.cgi
BLOG
2024.05.21
モリブデンワイヤカット放電加工機サンプル事例:t350mmのSS材のギア形状加工
こんにちは、
スピーディーターゲットグループ(STG JAPAN)です。
あまりご依頼頂くことはないのですが、
STGのモリブデンワイヤカット放電加工機では厚さ370mm程度まで
標準仕様でカットが可能です。※一部機種は異なります
● 厚物の粗取り加工や試作品に
厚みが増すと、それなりに条件設定が必要なので
少々コツは必要ですが、勝手に動いてくれるノコギリ代わりにご使用される
ユーザー様も多いです。
プログラムをかけておいて、勝手に動いてくれるので
そんなに急がないけれど、あまり手はかけたくない仕事などには適しています。
もし長尺物や厚物の加工でお困りがあれば
サンプル加工など承っておりますので
お気軽にスピーディーターゲットグループ(STG JAPAN)までご連絡ください。
スピーディーターゲットグループ一同
https://www.stgjapan.jp/cgi-bin/inquiry/index.cgi
BLOG
2024.05.17
モリブデンワイヤカット放電加工機サンプル事例:t100mmのS50Cの形状加工
こんにちは、
ワイヤカット放電加工機メーカーのスピーディーターゲットグループ(STG JAPAN)です。
今回は、t100mmの厚物加工のサンプル依頼をご紹介します。
【t100mmの形状カット】
「形状はシンプルなモノが多いので、100mm程度の厚物がどんな感じでカットできるかを見たい」ということでサンプルのご依頼を頂きました。
材料もS50CやSS材のようなものが多いということで、八角形をカットしました。
100mm程度であれば、それ程条件の設定も厳密ではないため
試しやすいサイズ感かと思います。
類似の加工案件があればお気軽にご相談ください。
スピーディーターゲットグループ一同
https://www.stgjapan.jp/cgi-bin/inquiry/index.cgi
